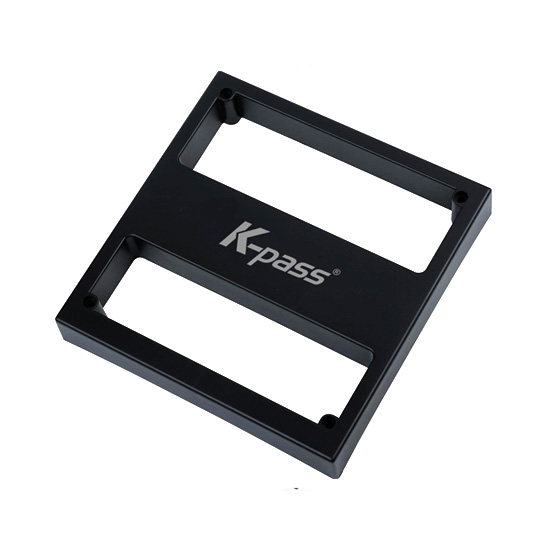

产品型号:  RF1001E

产品名称:  中距离读卡器

安装方式:  表面安装型

外壳颜色:  黑

上市日期:  2010-08-20

最新版本:  V 2.0.1

  • 产品介绍
  • 规格参数
  • 应用案例

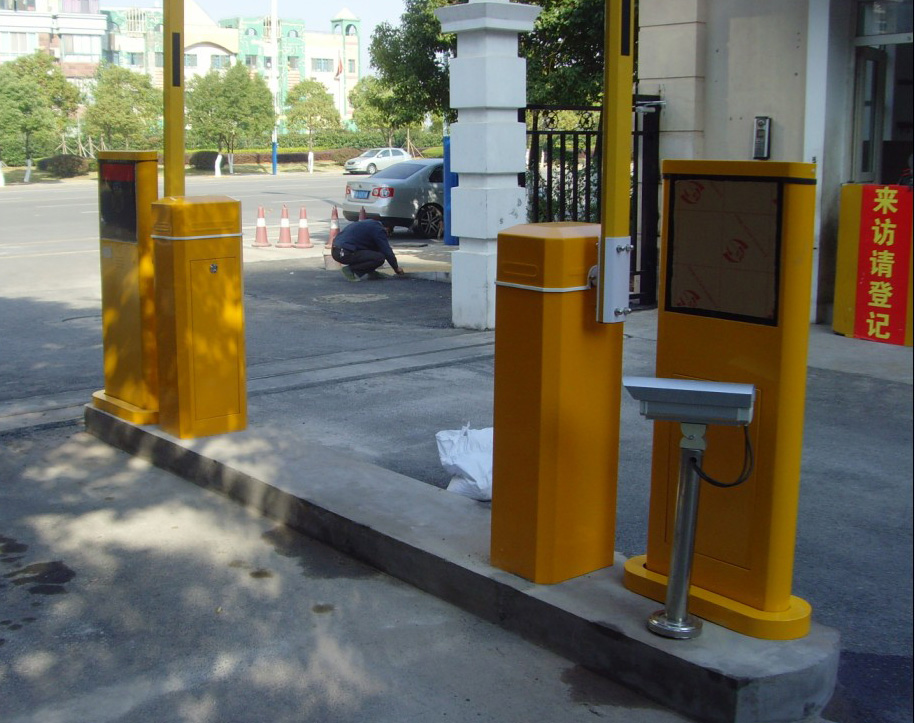

       K-pass凯帕斯RF1001E远距离读卡器( 125KHz Long Range Proximity Card Reader)引进美国核心技术,完全自主知识产权,功耗小、灵敏度高、读卡距离远,高性能,低价格,抗干扰,稳定性强,主要应用于智能停车场、出入通道管理、门禁控制等一卡通行业。内置接收天线,工作频率为标准125KHz,使用EM格式非接触射频ID卡。


基本原理

1、非接触式射频ID卡:

       每个卡片内都有一个小芯片和感应线圈。价格低廉、国内最普及的EM ID卡,大都为瑞士EM或台湾GK公司的4100、4102系列IC芯片 + 线圈 + 卡基封装而成。每张卡有且只有一个唯一的、不可更改和复制的ID内码(64位2进制加密的永不重复的卡号),因其安全可靠、价格低廉而大量应用于身份识别、产品防伪等领域。

2、射频ID卡读卡器 读卡原理:

       当卡片靠近读卡器时,读卡器与卡片之间通过内部的射频电路和感应天线感应,使读卡器获得特定的加密信号,进而翻译后成为某种格式的卡号,以某种通讯协议输出给目标设备(如电脑等)。


技术特点

       RF1001E远距离读卡器是应用于125k 频率,完全自主知识产权设计,高性能,支持EM-ID卡,普通EM卡可读取距离500mm以上,如果使用远距离卡,可以最大感应距离达到1350mm(依据型号的不同最远读卡距离也会有不同,K-pass RF1001E最大感应读卡距离超过1000mm,其他型号请致电授权经销商咨询),它的优异性能主要有自动调谐和数字滤波,这些性能有效增加了读出距离并减少了杂讯振荡和干扰。

       RF1001E远距离读卡器其数据输出格式有韦根W26 、W34、RS485和RS232。除此之外,远距离读卡器所特有的抗干扰软件系统,使两台读卡器在非常接近的时候,依然可以基本保持原有的工作状态,并不明显缩短距离。另外K-pass RF1001E读卡机采用环氧树脂完全密封,可以将恶劣环境的干扰降至最低限度。

       RF1001E远距离读卡器引进美国先进技术和原装核心芯片,原装进口射频读卡模块生产的,价格低廉,性能超值,各项读卡性能指标超群,均承受了严格的实际环境测试,并表现的卓越的测试成绩,得到了客户的高度赞誉!


技术参数

■   性能特点:  完全自主知识产权设计,功耗小、灵敏度高、读卡距离远,高性能、低价格、抗干扰、稳定性强。

■   产品用途:  智能停车场、医院、银行、图书馆、工厂等出入通道管理,还包括铁路扎道、车辆出入统计管理等;

■   读卡距离:  普通EM卡可读取距离500mm以上;

                         如果使用远距离卡,可以最大感应距离达到1350mm(依据型号的不同最远读卡距离也会有不同,

                         K-pass RF1001E 最大感应读卡距离超过1000mm,其他型号请致电授权经销商咨询);

■   读卡类型:  EM ; ID

■   支持芯片:  EM4100;  TK4100

■   工作频率:  125KHZ, 内置接收天线;

■   通讯格式:  Wiegand26 / 34; RS232 和 485格式(需出厂时指定);

■   读卡距离:  5 cm

■   工作电压:  DC 9V~15V

■   工作电流:  < 100mA

■   待机电流:  < 30~80mA

■   感应速度:  20 ms

■   加密方式:  曼码调制

■   传输距离:  < 80 米

■   电抗扰度:  ±6kV接触放电,±8kV空气放电

■   保护措施:  限流保护(自复保险丝)、半导体防雷保护、TVS保护

■   设备保护:  电源反接保护,数据线耐压保护(最高 ±15v)

■   工作指示:  蜂鸣器、指示灯(蓝色、绿色)待机亮红灯,刷卡闪绿灯及发出蜂鸣声

■   工作环境:  温度-20℃~70℃,   湿度5~90%

■   防护等级:  环氧树脂灌胶IP66(全密封设计,防水防潮防尘)

■   包装设计:  防尘、防潮、全密封设计

■   外壳材料:  ABS

■   外观尺寸:  24 * 23.5 * 3.5cm(长 * 宽 * 厚);

■   包装重量:  800 g


声音提示

       上电时蜂鸣器器会提示“滴,滴,滴,滴,滴,滴,滴”的七声提示(代表设备正初始化)。

       感应到卡片后,设备会提示“滴”的一声。


注意事项

       该设备的读卡距离与安装环境略有影响,比如大面积的金属和强低频率信号干扰都会对读卡距离有点影响,应远离干扰源如电源主线,不要把天线安装于大块钢板上,否则距离会缩短,甚至自动调谐会超出范围,适当金属固定架是允许的。

       计算机在DOS 状态下其显示器会严重干扰读卡机,特别是老式显示器更为严重,除此,如激光打印机等,振荡同样会引起读出距离缩短。机器上电自检过程中,感应区内最好不要有感应卡存!!否则也会影响自动调协,达不到最理想的读卡效果。

       安装注意事项:  安装该设备时,请尽量接线牢固,不使用的信号线最好不要留出线头,以免产生短路等问题。读卡器须安装在木制、水泥或砖制墙面上,或放置在桌面上。周围120厘米半径内不得有大面积钢铁制品。因不严格按照说明说操作或非产品原因损害,例如电源短路、电源过载、产品碰撞、撞击、烫损等不属于免费保修范围!


服务承诺

■   产品保修期为18个月,保修期内免费换新(详见最新保修条款)。

■   如买方有意破坏或更改产品标识贴,造成我方无法正确识别出货日期或我方发现为伪造或更改的标签,我方有权拒绝保修。

■   如遇产品标识贴损坏或出货日期无法清晰辨认等,以我方登记的产品序列号对应记录的保修起始日期为准。

■   因不严格按照说明书操作或非产品原因损害,例如运输破损、电源短路、电源过载、产品碰撞、撞击、烫损等不属于免

■   费保修范围,并不承担给对方或最终客户带来直接或间接或连带损失的赔偿责任等!

■   保修期外产品终身有偿保修,只收取零件成本费用。

■   产品咨询和售后服务请致电: 400-030-5088

凯帕斯

接线方法

如果是采用韦根26(Wiegand26)的通讯方式,对应的信号线颜色为:

红 ----------  电源线

黑 ----------  电源地线

白 ----------  Wiegand信号的DATA 1

绿 ----------  Wiegand信号的DATA 0

褐 ----------  HOLD

黄 ----------  LED CONTROL

灰 ----------  未连接(NC)

蓝 ----------  未连接(NC)

如果是采用RS485的通讯方式,对应的信号线颜色为:

红 ----------  电源线

黑 ----------  电源地线

黄 ----------  RS485的R+信号

绿 ----------  RS485的R-信号

白 ----------  未连接(NC)

褐 ----------  未连接(NC)

灰 ----------  未连接(NC)

蓝 ----------  未连接(NC)

如果是采用RS232格式,对应的信号线颜色为::

红 ----------  电源线

黑 ----------  电源地线

褐----------   数据输出(TXD*).

白 ----------  GROUND

绿 ----------  GROUND

黄 ----------  LED CONTROL

灰 ----------  GROUND

蓝 ----------  GROUND

*Baud Rate:9600,N,8,1

STX(02 HEX) DATA(10 HEX) CR LF ETX(03 HEX)
