K-pass DK8X00 Access Control System
DK8x00 系列智能门禁管理系统方案


系统优势


      ■ 树立企业规范化管理形象,突出企业/单位/小区生活的高度便利性能,提高管理档次,同时规范化内部的管理体制。
      ■ 员工/住户无法自行配置有效的感应卡,便于管理部门有效地管理企业/单位/小区的人数和成分,避免闲杂人员在未经许可的情况下进出企业/单位/小区,为企业/单位/小区的居住安全性提供进一步的保障。
      ■ 所有的进出情况在电脑里都有记录,便于针对具体事情的发生时间进行查询,落实责任。可以为公安机关调查事件提供有效可靠的证据。
      ■ 可以进行软件远程强制性操作,远程控制关闭或打开大门。如果您的企业/单位/小区出现被盗窃等情况,控制室的保安接到报告后,可以在远程关闭大门,将盗窃分子锁在大厦内将其擒拿。
      ■ 采用先进的国际内部加密协议,外人无法通过机械或其他高科技方法打开您的电锁进入您的居所。而其他诸如密码门禁,机械锁都无相应安全机制,可以通过电路短路或万能钥匙轻易进入您的居所。
      ■ 基于WIN95/NT的全中文操作系统,界面友好,操作方便简单。经过培训的普通保安就可以胜任相应管理软件操作。能够有效地和楼宇对讲系统有机地结合起来,安装快捷方便,节约成本。
      ■ 原装感应卡,IC感应距离 5至10厘米,ID感应距离 15至20厘米,开门时无需将卡从钱包或提包里取出,使用起来方便卫生。
      ■ 采用全天候感应器,防水防静电,确保系统的稳定运行。系统对设备的故障进行自检和跟踪监测,并有灯光提示,以便维护人员及时维修。系统运行时无需连接专用电脑,停电时系统信息不遗失,并可以配备UPS后备电源,维持系统的正常运作。优质的产品和完善的售后服务体系免除您的后顾之忧。



设计依据


      ■ 《国际综合布线标准》(ISO/IEC11801)
      ■ 《出入口控制系统技术要求》(GA/T 394-2002)
      ■ 《智能建筑设计标准》(DBJ08-47-95)
      ■ 《商用建筑线缆标准》(EIA/TIA-569)
      ■ 《民用建筑电气设计规范》(JGJ/T16-92)
      ■ 《建筑物防雷设计规范》(GB50057-2904)
      ■ 《电气装置安装工程施工及验收规范》(GBJ23-90,92)
      ■ 《工业企业通信接地设计规范》(GBJ79-1985)
      ■ 《低压配电设计规范》(GB50054-95)
      ■ 《安全防范工程程序与要求》(GA/T75-94)
      ■ 《中华人民共和国公共安全行业标准》GA/T70-94
      ■ 《中华人民共和国安全防范行业标准》GA/T74-94



设计原则


      ■  适用性
      当今科技发展迅速,可应用于一卡通系统的技术和产品可谓层出不穷,工程中选用的系统和产品都应能使用户得到实实在在的受益,并满足近期使用和远期发展的需要。在多种实现途经中,选择最经济可行的途经。

      ■  针对性
      企业智能化系统的设置并非千篇一律的,而应根据工程的实际情况,如工程规模、配套设施、市场定位、用户对象、管理要求、规划及平面布局等等因素,作出有针对性的设计。

      ■  先进性
      系统的设计和产品选用在投入使用时应具有一定的技术先进性,但不盲目追求尚不成熟的新技术或不实用的新功能,以充分保护用户的投资

      ■  可靠性
      系统的设计应具有较高的可靠性,在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能。

      ■  以人为本
      “人”是企业管理的主体,系统设计应紧紧围绕着人们的实际需求,以实用、简便、经济、安全的原则,同时照顾到不同职务层次、不同部门的需要,满足企业管理这一特定使用功能。

      ■  可扩充性
      系统设计中考虑到今后技术的发展和使用的需要,具有更新、扩充和升级的可能。

      ■   数据安全
      采取必要的措施保障内各智能化系统数据的安全。

      ■  易操作性
      楼宇智能化系统是面向各种管理层次使用的系统,系统及其功能的配置以能给用户提供舒适、安全、方便、快捷为准则,其操作应简便易学,而绝不能因“智能”而给用户带来不便,甚至烦恼。

      ■  实施的可行性
      以现有成熟的产品为对象设计,同时还考虑到周边信息通信环境的现状和技术的发展趋势,并考虑行政主管部门归口管理的要求,使设计的方案现实可行。

      ■  标准化、开放性
      标准化、开放性是信息技术发展的必然趋势,在可能的条件正点,设计中采用的产品都尽可能是标准化、具良好开放性的,并遵循国际上通行的通信协议。应用软件尽量采用已商品化的通用软件,以减少二次开发的工作量和利于日后的使用和维护。

      本方案中采用的系统基于整个楼宇“一卡通”控制系统,可以方便的实现功能方面的扩展和数量方面的扩展,设计用非接触IC卡充当通行卷。使用者可以凭卡在其指定的范围内完成身份确认及通行。


设计目标


      门禁管理系统是建立在先进的计算机技术、通信技术及非接触式IC卡技术之上,为门禁出入控制提供安全、方便的管理。 具体目标为:
      ■ 持有效卡人能很方便的进出门。
      ■ 没有卡或持无效卡的人不能进出门。
      ■ 出现异常情况,能通过电脑软件方便的查询到某人某时的出入详细纪录。
      ■ 管理人员能随时控制每张卡的进出权限。
      ■ 经济合理的运营成本。

门禁管理系统" src="http://www.k-pass.cn/upfile/2016/04/08/20160408175719_724.jpg" alt="智能<a class=" />门禁管理系统优势分析" width="1140" height="590" />


K-PASS 门禁系统功能介绍及性能特点


功能介绍


        智能门禁控制系统的基本功能是:用智能卡/生物识别来代替传统的人工查验证件放行、用钥匙开门的落后方式,系统自动识别智能卡上的身份信息和门禁权限信息,持卡人只有在规定的时间和在有权限的门禁点刷卡后,门禁点才能自动开门放行允许出入,否则对非法入侵拒绝开门并输出报警信号。由于门禁权限可以随时更改,因此,无论人员怎样变化和流动,都可及时更新门禁权限,不存在钥匙开门方式时的盗用风险。同时,门禁出入记录被及时保存,可以为调查安全事件提供直接依据。
        门禁管理系统是 K-pass 非接触式ID/IC卡一卡通系统的主系统之一,它实现人员出入权限控制及出入信息记录。
        当人员进门时只需持卡靠近读卡器进行读卡,读卡器接触到ID卡信息后,门禁控制器首先判断该卡号是否合法,如合法则发出“滴”一声,绿灯点亮,同时开锁,并将该卡号、日期、时间等信息保存以供查询。否则门不打开,红灯亮,蜂鸣器发出“滴滴”两声。
        根据小区/大厦大楼的安全情况特点,门禁控制器之间采用工业现场总线RS-485进行通讯,同时保证在管理主机故障或通讯中断的情况下门禁控制器能维持门禁正常运行。对不同的部门人员授予不同的权限功能。通过此功能,便可解决重要地点只有经过授权,人员刷卡后才能出入,未经授权的人员则刷卡无效,不能进出。



功能目标


        (1)以非接触卡代替机械钥匙,管理中心授权才能使用。
        (2)卡片的发行、授权、注销、回收等管理功能。
        (3)刷卡开门、用户ID号+用户个人密码开门。
        (4)保安室“手动按键放行”
        (5)消防联动报警开门
        (6)断电后由UPS电源供电,能支持8—12小时。
        (7)开门记录,汇总到电脑产生报表。
        (8)二次密码确认:特定门、特定时间能实现“刷卡后必须输入个人密码才能开门”
        (9)联动监控:

                 1)对于重要区域,可以安装有闭路电视监控系统。使用感应卡片开门时,可以联动开启闭路监控人像拍摄(CCD摄像装置),实行电子图像比对,而由保安监控室比对确认后,远程放行进入。
例如:贵重物品、仪器、贵重元器件保存区的进入。
                 2)发生紧急事故时,控制器联动时能自动将门关闭(可设置),临时取消开门允许,以保证该区域不被“乘虚而入”“乘火打劫”;例如财务室、贵重物品仓等区域。

                 3)紧急事故时,控制器联动时能自动将门打开(可设置),实现消防联动响应功能而放行。
例如:一般办公室门、过道门等。

        (10)自动报警
                 1)非授权卡片刷卡不能开门

                 2)门被非正常打开/或未正常关闭
                 3)室内红外报警或烟雾报警系统会自动报警
        (11)查询功能:
                 管理部门可根据需要随时在查询系统上查询各区域门禁的详细记录。并可随时打印出来。各部门也可以根据需要,随时查询本部门员工的出入门状况。
        (12)紧急驱动:
如楼梯门可设在紧急情况下,自动开启,以便人员及时疏散,确保人身安全。






设备组成


        ■ 发卡器
        卡片发行,授权。

        ■ 门禁控制器
        门禁控制器为门禁系统的核心部分,系统的其它部分都连接到该控制器上,它可脱机运行使用。

        ■ 通讯转换器
        把子网的RS485信号转换成电脑能接收的RS232信号。

        ■ 出门按钮
        在单向读卡的情况下,在室内使用出门按钮做为开门设备。

        ■ 电锁电源
        提供+12V直流电源给电子锁使用,根据输出电流大小分为12V/1A和12V/3A

        ■ 门禁软件
        门禁控制器中的所有参数都通过软件来设置,可分为单机版和网络版。

        ■ 读感器
        读感器为接收卡数据的设备,根据卡类别可分为IC或ID读感器,根据读卡距离可分为短距离和远距离读卡器。

        ■ 电子锁
        电子锁为门禁系统的执行机构,根据工作方式分为断电开及断电闭,根据使用范围可分为电插锁、磁力锁、门夹锁、阴极锁等。

        ■ 发卡器
        卡片发行,授权。

        ■ 感应卡
        用户使用的感应卡,可分为IC卡和ID卡。

        ■ 门磁
        主要用于检测门所处的状态,还可用做关门信号。

相关配置


        常规配置包括:门禁控制器、读卡器、电控锁、出门按纽、电源等常规配置外,为配合管理需要,可增加下列安装配件,安装配件的作用如下:
        ■ 门 磁
        实现对“门”的开关自动监控,当“门”非正常打开时,控制器不仅产生记录,还可以通过吸合“报警继电器”对远程(例如:保安室)报警;

        ■ 红外线
        (或热释电红外场、或雷达区域监视感应器)实现对监控区域的“非法侵入”的报警,如同上述,不仅产生记录,还可以通过吸合“报警继电器”对远程(例如:保安室)报警;

        ■ 遥控器
        配合门禁安装,可遥控开门;

        ■ 闭门器
        人员进入房间或离开后门可自动关闭。


系统结构

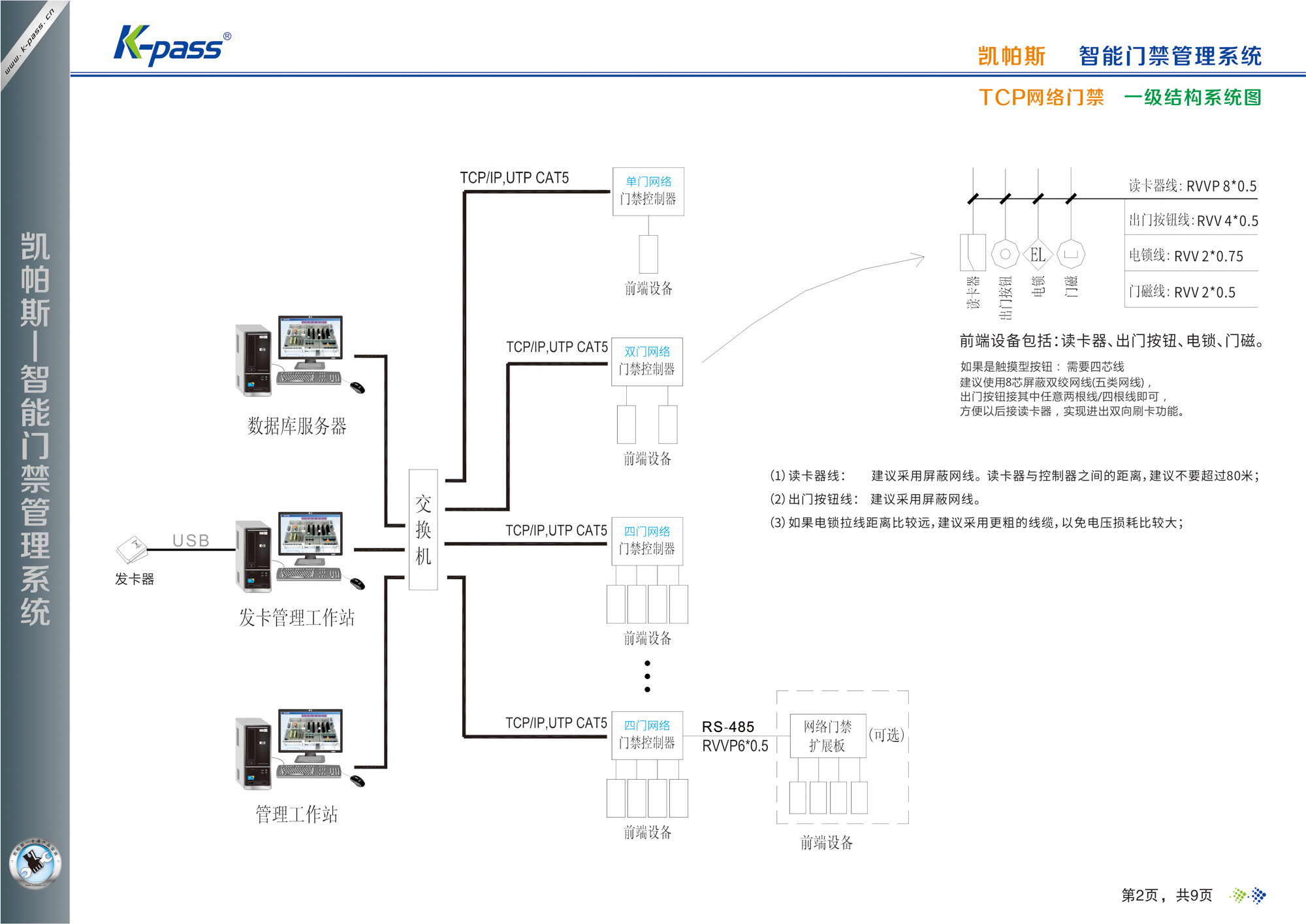

        门禁主机通过RS485通讯转换器(或TCP/IP通讯转换器接入局域网络或Internet网络)与管理电脑连接和通讯并接受管理电脑的控制,也可采用TCP直联网门禁考勤机直接接入局域网络或Internet网络。电锁是执行开门不可缺少的控制机构,门磁、警号等其它设备可根据需要选配。其系统框图如下:

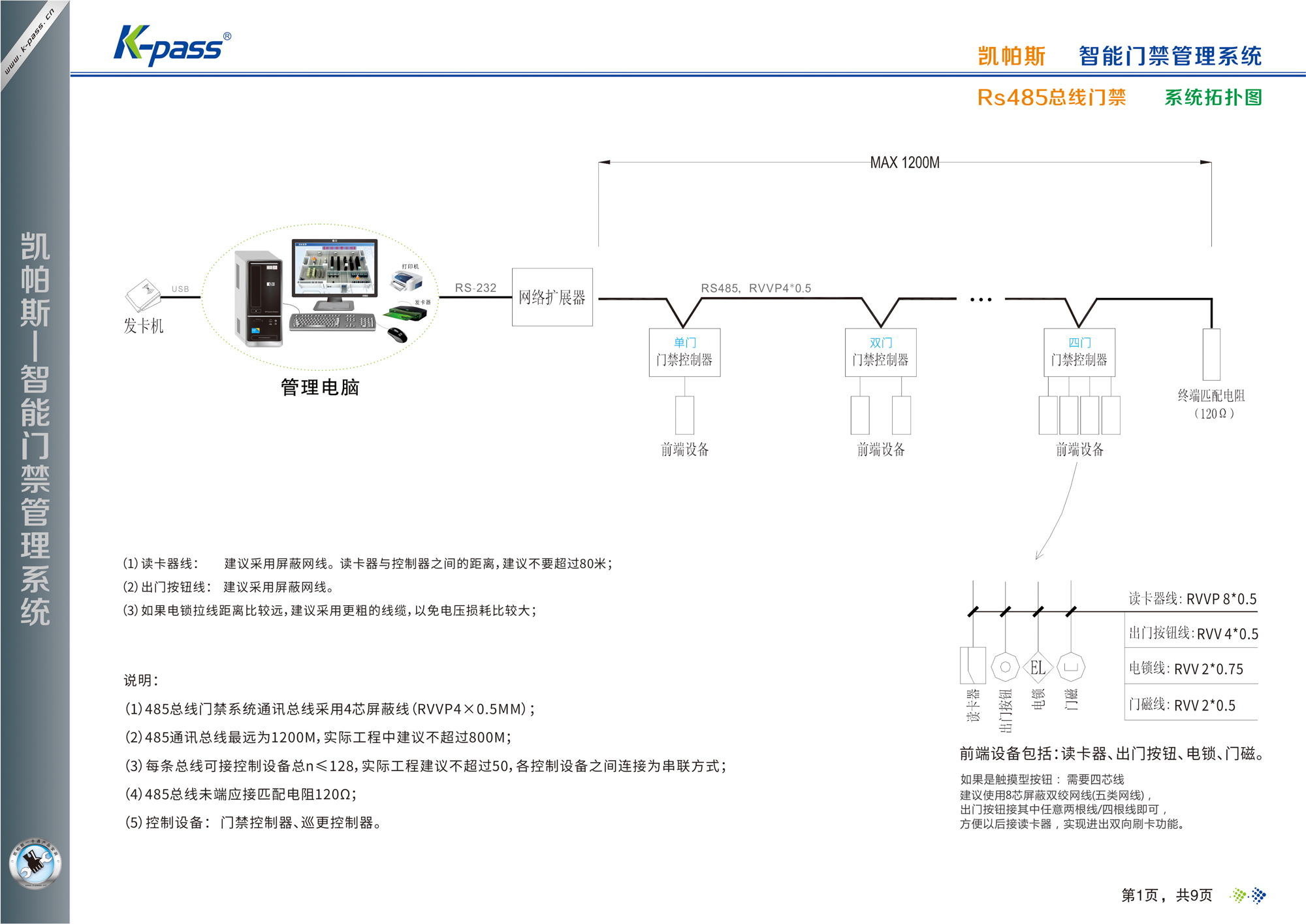

(1)一卡通系统网络结构图

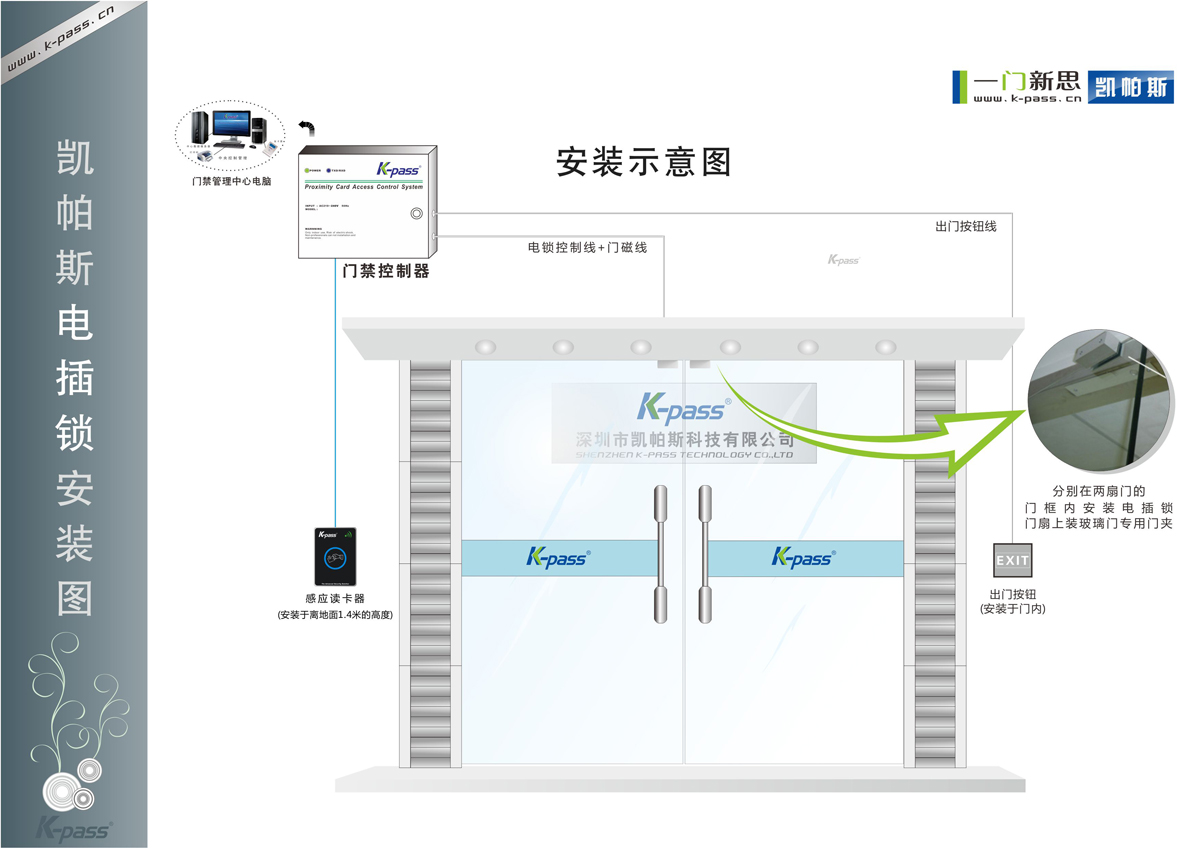

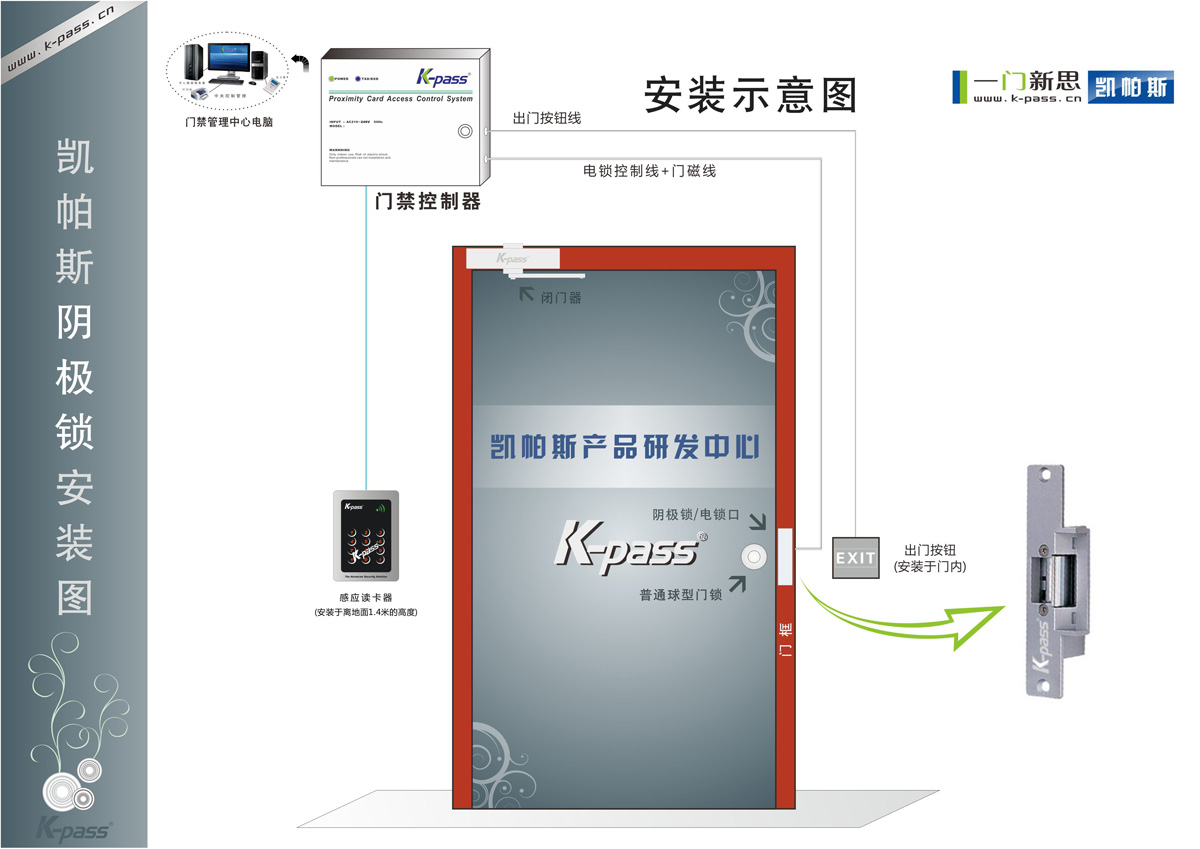

安装示范
