银行专用门禁系列

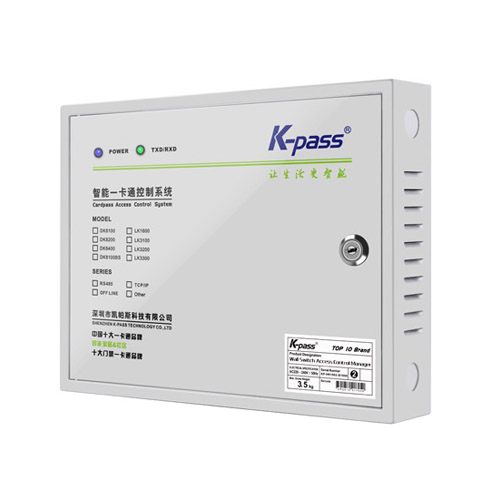

自助银行门禁控制器

自助银行门禁控制器

产品型号:  DK5001/BS

产品名称:  银行VIP理财中心专用门禁控制器 / 自助银行门禁控制器

控制门数:  单门 (双向)

通讯方式:  非联网

上市日期:  2003-07-08

最新版本:  V5.200

  • 产品介绍
  • 规格参数
  • 应用案例
       目前,随着我国股市、楼市的持续快速发展,银行柜台压力不断增大,解决银行柜台业务排长队问题已迫在眉睫,建设更多的ATM自助银行业务终端,开拓自助终端的服务内容及提高其服务质量,不失为缓解银行柜台压力的办法之一。具体来说,为了尽可能涵盖柜台业务,也为了保证自助银行自身的正常运转,自助银行一般需要配备以下几类设备:现金类金融设备一般包括ATM(自动取款机)、CDM(自动存款机)、FEM(外币兑换机)、CRS(现金存取款机)和夜间金库等。央行近期对提高银行服务质量问题采取一系列措施,其中包括了提高ATM机取款上项,从原来的5000元增加到20000元。
       老百姓在ATM机上取款时被盗银行卡及取款密码,从而造成经济损失的案例屡有发生,特别是现在ATM机取款上项提高了,更让专门在ATM机上作案的犯罪分子觉得“有利可图”。针对以上一系列对银行自助终端的需求,建立一套完善的银行自助终端安防系统极其重要,该系统以凯.帕斯公司的门禁系统、闭路监控为主,并相互关联,来达到对银行自助终端的安全管理。
       随着金融改革的深入发展,银行之间的竞争越来越激烈。为了满足客户的需求,提高服务质量,在竞争中取胜,银行网点的设计模式正在变化,开放式分行的设计理念得到了推广。在银行营业网点安装方便美观的自动门以及具有安全、便捷,分时段可变安全级别,具有内容完善、准确的出入记录以及客流分析等功能的自助银行门禁系统,是开展自助银行业务的必然趋势。

产品应用

       自动门根据使用的场合及功能的不同可分为自动平移门、自动平开门、自动旋转门、自动圆弧门、自动折叠门等,其中平开门用的场合较少,旋转门由于昂贵而且非常庞大,一般只用于有需要的高档宾馆,自动平移门使用得最广泛,大家一般所说的自动门、感应门就是指自动平移门。
       自动平移门最常见的形式是自动门机及门内外两侧加雷达,当人走近自动门时,雷达感应到人的存在,给控制器一个开门信号,控制器通过驱动装置将门打开。当人通过门之后,再将门关闭。
       由于自动门在通电后可以实现无人看管,同时又可节约空调能源、防风、防尘、降低噪音,既方便又提高了建筑的档次,于是迅速在国内外建筑市场上得到大范围的普及。同时也几乎和自助银行门禁系统一样成为了建立自助银行必不可少的一项配置。

工作流程

工作流程一:
■  在正常营业时间,客户走近自助银行大门,自动门自动打开,客户自由进出自助银行;
■  在夜晚及非营业时间,自动门关闭,客户要进入自助银行,首先用存折或信用卡在磁条阅读器上刷卡;
■  阅读器读出磁条信息传送到自助银行门禁控制器,门禁控制器进行判断并记录,发出开门指令,控制电锁打开,自动门打开,客户进入自助银行;
■  自动门打开一时间后,自动关闭,电锁锁上;
■  客户在自助银行操作完成,走近自动门,内部感应器动作,电锁打开,自动门打开,客户走出自动门;
■  在发现紧急状况,如犯罪分子破坏自助银行设备时,保安人员按动锁定按钮(与保安系统连动),自动门上锁,犯罪分子无法进入或走出自助银行。当紧急状况解除时,保安人员解除锁定按钮,自动门恢复正常工作。

工作流程二:
(1)在白天,把控制器设置为常开状态,客户走近自助银行大门,红外探测器检测到有人,自动门自动打开,客户自由进出自助银行;
(2)在夜晚及非营业时间,把控制器设置为正常工作状态,自动门关闭,客户要进入自助银行,首先必须用银行磁卡在磁条刷卡器上刷卡;
(3)读卡器读出卡片信息传送到门禁控制器;
(4)控制主机进行判断, 先检查用户所持的卡是否为银行卡,一般可根据其磁卡的ID号特征码来判断,另外还需检测该卡是否为挂失卡,若属黑名单用户门不开,控制器与监控中心同时报警;
(5)以上判断为合法卡时,控制器发出开门的信号,使红外探测器正常给自动门驱动器开门信号,当检测到有人便自动开门。并通过扬声器播放“欢迎光临”语音提示;
(6)用户出门时可选择按按钮出门或采用刷卡开门,扬声器播放“谢谢使用本行自动取款机”等提示语音;
(7)客户操作完成。


系统组成

       自助银行门禁系统主要由硬件设备和门禁管理软件组成。具体包括:自助银行门禁系统管理软件、自助银行门禁控制器、磁卡阅读器(刷卡机)、电源、定向红外、通讯转换器或串口服务器、出门按钮、语音提示系统、报警器等,其中出门按钮、语音提示系统、报警器为可选项。


功能简介

语音提示
       顾客往往因刷卡失败而无法顺利地进入自助银行,引起顾客对银行服务的抱怨。据不完全统计,顾客约80%的刷卡失败来自于错误的刷卡动作,主要的问题是用户没有把银行卡磁条对着磁头。BankGuard Systems独有的基于ErrStripe技术的语音提示模块,能够自动检测到顾客的不正确刷卡,并给与正确的语音提示,大大提高了顾客刷卡的成功率,彻底解决了顾客使用自助银行门禁系统碰到的主要问题。
能阅读各种磁卡和存折
       专有的磁卡识别技术,可读范围广,既能读出磁卡的信息,又能读出存折的信息,适应目前存折和磁卡并存的现实状况。
可连续工作
       由于自助银行门禁系统控制器按工业控制级设计,保证了系统可连续24小时不间断工作。当用计算机管理系统设置完后,平时无需连接计算机,完全由控制器实现所有控制及记录的工作。
记录客户信息
       本系统可记录50000条进入自助银行的客户的磁条信息,以便进行数据分析和统计,并可以在必要时提供有力证据。
分级用户管理
       使用自助银行门禁系统管理软件的用户必须首先登录,可根据需要实行分级分权限的管理,从而提高了系统的可管理性和安全性。
数据进行加密处理
       对用户名和密码等进行加密,以防止对本系统的非法使用。
界面友好,操作简单
       软件在图形界面良好的WINDOWS环境下设计使用,操作和使用简单、快捷。
客流统计
       本系统软件还可对进入自助银行的客户数量进行科学分析,可以按月、星期、日统计出客户的流量,并采用多种图表的形式表现出来,界面友好并易于理解,可以为银行的日常事务安排提供一定的决策支持。


产品介绍

       K-PASS系列自助银行门禁系统(Bankguard Systems)是专门为无人值守的自助银行而设计, 符合自助银行安全性、先进性、稳定性、可操作性的要求。 K-PASS自助银行门禁系统适用于国内各种银行存折、借记卡、信用卡等金融卡, 可根据需要设置只允许持有指定的银行卡的顾客进入, 防止闲杂人员进入。通过Bankguard Systems的分时段控制、远程联网管理、跟踪刷卡数据、客户流量分析等强大的系统管理功能, 使您的自助银行管理更安全、更高效。
       K-PASS系列自助银行系统由硬件设备和软件管理系统组成。系统包括:自助银行门禁系统管理软件、自助银行门禁系统控制器、磁条阅读器(刷卡机)、电源、门磁开关、出门按钮、语音提示模块、电锁等。


工作流程

■  客户要进入自助银行,首先用存折或信用卡在磁条阅读器上刷卡。
■  阅读器读出磁条信息传送到自助银行门禁控制器。
■  门禁控制器进行判断并记录,发出开门指令,控制电锁打开。
■  门打开一时间后,自动关闭,电锁锁上。
■  客户在自助银行操作完成,按开门按钮出门。


主要特性

■  专有的磁卡时别技术,适合各种银行卡和存折
■  强大的计算机管理系统
■  智能化的控制器设计, 平时无需计算机也可完成对持卡人的出入控制
■  支持TCP/IP联网功能,可以通过银行内部TCP/IP网络实现分散网点的集中式管理
■  支持远程拨号联网管理, 特别适合分散的银行网点的集中式控制
■  可分时段设置门的三种状态: 刷卡进入、门常闭、门常开
■  可有选择地只允许持有某些银行卡或存折的顾客进入
■  可详细记录50000条顾客的卡片信息
■  客流分析功能使银行完全掌握顾客动态
■  独有的基于ErrStripe检测技术的语音提示模块

软件模块

■  系统设置 (分时段、设置银行卡)
■  系统控制 (开关门控制、监控门状态)
■  数据操作 (数据记录、记录查询、数据备份和恢复)
■  报表操作 (报表统计、报表预览和打印)
■  客流分析 (多种图表显示客流情况)
■  用户和密码管理 (系统分权限管理)

产品优势

■  问: K-PASS系列自助银行门禁系统与其它品牌的同类产品相比有何优势?
答:
(1)适用于国内各种银行卡、存折、信用卡……
       很多其它品牌的自助银行门禁系统只能识别符合国际标准的信用卡,对存折及国内银行发行的种类繁多的非标准银行卡毫无办法。
       利用我们专门的智能识别技术,K-PASS系列自助银行门禁系统能够识别国内各种银行卡及存折,包括一些非标准的银行卡例如旧的工行存折等 。系统内置500种银联卡,卡容量可以达到50000,扩容可以达到100000。

(2)功能完善
       很多其它品牌的自助银行门禁系统设计得非常简单,属于简易型 ,功能有限。没有计算机管理,没有控制器,整套门禁系统就只是由一个刷卡机及一个电源组成,不能有效识别出银行卡的种类,有的甚至只要是磁卡就能开门(包括商场的购物卡或会员卡等),也不能对刷卡资料进行记录及分析。
       K-PASS系列自助银行门禁系统具有强大的计算机管理系统以及智能化的控制器设计,功能完善,系统属于高、中档型,详细功能请查看产品介绍。

(3)可靠性高
       K-PASS系列自助银行门禁系统控制器完全按工业级可靠性设计,保障系统24小时不间断地运行。平时无需连接计算机,完全由控制器实现所有控制及记录的工作。

自动门解决方案


产品选型

■  各种通用型自动门;

■  K-PASS系列自助银行门禁系统,根据不同的应用环境可选用DK5100/BS  (普通型) 或DK8100/BS (TCP/IP联网型);

■  电锁等

自动门的配置

根据安装自动门的环境及要求,考虑选择自动门的配置。

■  感应器的选择:

在高档酒店、写字楼,可以选择高灵敏度的感应器;在人行道边上的银行、商店等经常有人路过的地方,选择窄区域的感应器。自助银行一般选择窄区域的感应器。

■  安全辅助装置:

为防止停留在门附近的人被门所夹住,可安装防夹人红外感应器装置。

■  安装门禁系统及电锁:

在自助银行安装自动门,安装K-PASS系列自助银行门禁系统(Bankguard Systems),加装电锁,以便实现对进出门的控制。

■  配备后备电源:

为保证停电时自动门也能工作正常,可以配备后备电源。


自动门的装修标准

    为方便自动门日后的保养维修,可选择不锈钢、铝型材或铝塑板作为门柱、门粱的外饰面;注意如果采用大理石作为外饰面,自动门工程与大理石工程之间必需事先确定相互配合的施工方案,以免出现配合错误导致返工重做。门体一般都采玻璃门,目前常见的有纯玻璃门及有框玻璃门。

有框玻璃门和无框玻璃门的区别

■  有框玻璃门:

显得比较庄重,用于门洞比较大,风力比较强的场合,价格相对较贵。

■  无框玻璃门:

显得比较轻盈,用于门洞较小的场合,价格较低。自助银行一般选择无框玻璃门。

微波感应器和红外感应器的区别

■  微波感应器:

又称微波雷达,对物体的移动进行反应,因而反应速度快,适用于行走速度正常的人员通过的场所,它的特点是一旦在门附近的人员不想出门而静止不动,雷达便不再反应,自动门就会关闭,有可能出现夹人现象。

■  红外感应器:

对物体的存在进行反应,不管人员是否移动,只要处于感应器的扫描范围内,它都会反应。红外感应器的反应速度比微波感应器慢。


自动门技术要点

■  自动平移门安装和调试的关键是提高精度,即导轨的平直度和水平度,门体的两个吊挂点所形成的直线与导轨的平行度和垂直度,最大限度地减少门体的静态侧摆。在自动门投入使用后,尤其是初期,经常调节门体,修正运行产生的误差。

■  要严格限制门体重量,不能超过自动门的额定负重。通常在三个月最多一年内要对自动门进行全面的清理和调整。

■  公共场所的自动平移门因为使用频率非常频繁,而任何自动门的使用频率和使用寿命都有限。例如机场、大型超市和医院外门的人员流量每天可达成千上万人次,或者在特定时间段里集中通过大量人员,在这种情况下,要使用自动门就必须进行综合考虑。例如增加门的数量,加大门扇宽度,增加关门延迟时间等。


自动门产品主要特性

智能化设计

■  智能化控制系统,可随意设定门扇的运行速度,并可设定半开状态,调节方便。

■  具有自学习功能,自动检测门的重量、宽度,根据检测的结果使门始终保持在最佳运行状态。

■  具有自动矫正功能,即使遇到大风等原因引起的运行阻力增大,仍然能够保持平稳的开关门动作。



安全性设计

■  具有自动反转安全装置,当碰到障碍物或人体等异常状况时,门扇自动反转退出,并在下次接近阻力区域时以安全速度前进,避免夹人事件和机件损毁的现象发生,大幅度提高人员进出的安全,延长自动门寿命。

■  门扇开启轻巧方便,当停电时,女性、儿童等均可开闭自如,开闭力量在3.5公斤以下,安全可靠。



可靠性设计:

■  直流无刷电机:直流无刷电机具高效率、省电、低噪音、高转速、高扭力、连续使用不发热等特性,大大超越传统AC伺服马达。

■  超静运行动作: 由于采用直流无刷电机驱动,配合T型齿条同步带,使门体自低速至高速的运行均具超越的宁静性。

■  采用高性能电源输入,不管电压摆幅多大皆可全自动稳压。此外在负载瞬间短路时还有过电压及过电流保护措施设计,能有效保障运转的正确性安全性与耐久性。



安装维护简单:

■  采用免维护设计,施工非常简便。在移装时亦可简单拆分后再次安装使用。

■  通过旋钮设置开关门的参数,操作简单。



主要部件

智能控制器 特性: 自动检测门的重量、宽度,使门保持在最佳运行状态

直流无刷电机 特性: 高效率、省电、低噪音、高转速、高扭力、连续使用不发热

皮带              特性: 高效同步齿型带,防止打滑,保证平稳运行

吊架              特性: 用于运动门扇的悬挂,安全可靠

铝槽              特性: 高强度设计,承重不变型



主要可选件

■  高灵敏微波感应器

■  高灵敏红外感应器

■  防夹人红外感应器


技术难点

根据自助银行应用的特点,在建立自动门及门禁系统时,需要额外考虑以下问题:

■  自动门与电锁、门禁系统控制器的配合问题;

■  自动门由于被人为强行拉开而可能出现烧毁自动门电机的问题;

■  上锁的自动门由于被人为强行拉动而导致电锁卡住而无法正常打开的问题;

■  上锁的自动门由于被人为强行拉动,导致电锁卡住而造成自动门死机或无法正常工作的问题;

■  与保安系统连动的问题。

以上问题在很多自动门产品及自助银行门禁系统产品中都会碰到而无法解决,从而造成客户无法正常进出自助银行。


常见问题

■ 问: 自助银行门禁的目的与好处?

答: 安全防范,提高档次,同时给客户更好的一种安全感。



■ 问: 刷卡会不会留下信息?

答: DK5101BS是一款完全脱机管理的专业门禁控制器,完全杜绝此类事件的发生,一般像非法分子都是通过某些软件来跟设备联网盗取客户的信息,所以该门禁控制系统是凯.帕斯为管理ATM自动银行门而设计的。



■ 问: 会不会有不法分子利用门禁系统实施作案?

答: 不法分子通过门禁系统以任何手段都无法获取客户的信息,但是不排除不法分子通过拆卸门禁设备通过其他系统来替换,导致用户刷卡后,信息上传到不法分子替换过的设备里,我们可以通过联动系统,防止不法分子拆卸,拆卸时可驱动声光报警系统。



■ 问: 如果作案如何做到最好的处理?

答: 不法分子在作案的同时可以驱动声光报警系统(需另外加设备),同时可以实现图像抓拍(现场监控设备),自动存储到电脑设备中,以协助公安机关调查处理。


性能参数

       DK5101/BS系列磁条读卡器主要用于ATM自助银行门禁管理,高级会所等领域;无卡片容量限制,任何银行提款卡均可刷卡使用,刷任意一张银行卡,都会产生一个干接点(继电器)输出,根据需要,可接驳卡号实时信息记录器。有干接点自动开门信号输出,可同时接门禁电锁和自动门机。

       DK5101/BS系列磁头阅读符合ANSI/ISO标准;锌合金金属外壳坚固耐用,防拆螺丝固定设计,防盗防撬;采用独特抗干扰措施,适合各种环境安装使用。进口合金磁头,超耐磨、高灵敏度,支持高低速划卡。特有大容量场效应管电锁输出模块,可直接接各种功率的电锁,并已作内部时差配合,确保顺畅自动拨锁开门。刷卡状态声光双重指标,并具有防撬报警远程接点输出。

● 供电电源: DC12V

● 静态功耗: 22mA

● 输    出: 干接点

● 允许最大电锁输出电流: 3A12V

● 动态电流: 40mA不含电锁电流

● 开锁时间: 1-10秒可调

● 开锁和自动开门配合时差: 0.5秒

● 磁卡标准: ISO7811-7815

● 磁头寿命: 大于60万次

       设立VIP客户室的目的是给银行大客户提供一个相对独立、安全的环境,为大客户提供安全、快捷的服务。现在VIP客户室都没有安装门禁,普通客户也可以随意出入,这就可能造成这样的局面:大客户前来办理业务时,进入VIP客户室没有独立空间和私密性的保障,也没有太好的安全感,尤其是那些进行大笔现金交易的大客户;网点工作人员在劝说普通客户离开VIP客户室的时候容易与客户发生争执,效果不大,在业务繁忙的时候更容易让客户造成误解。  、

在VIP客户室安装智能门禁,可以实现:
■  所有持有VIP客户卡和本行金卡的用户可随时出入 ;
■  在客户进入VIP客户室的同时,柜口工作人员可预先知道该客户的基本信息,为进一步提高服务质量提供可能;
■  减少被打扰的机会,为VIP客户提供一个相对安全、私秘的环境;
■  极大降低与普通客户发生争执的可能;
■  为银行业务部门提供统计、分析客户资源所需的第一手数据资料;
■  集中管理;

       管理中心是整个门禁系统的核心,在管理中心的服务器上可实时查询各营业网点门的开关状态、每天VIP客户的进出信息等功能。服务器还时刻保持和下属营业网点的通讯,实时的把客户资料传送到下面的分理处或储蓄所。为了管理方便,可以设置一台本地PC,在和管理中心服务器通讯不畅的情况下,可以自主管理网点门禁系统。

VIP客户室门禁系统功能结构如下:
■  VIP客户室门禁系统是指持有VIP卡(银行VIP卡或者射频VIP卡)的客户,到营业网点去办理业务时不需要在网点内和普通客户一起排队,可以刷卡直接去大户室办理业务,大大节约了高端客户时间,同时也提高了企业的工作效率。
■  为了更好的给VIP客户提供服务,只要VIP客户一进入VIP客户室,VIP客户室工作人员的电脑显示屏上就会出现持卡人的基本信息,例如:姓名、性别、职务、账户情况等,了解了客户的资料,工作人员就可以为客户提供快速、准确、高质量的服务。
■  建议为企业用户和特殊用户发行定制的“VIP客户卡”(射频卡) 。
■  VIP客户室门禁系统的读卡器为银行专用,可以识别射频卡和银行磁条卡;可存储银行卡卡号,并自动区分金卡用户;提供与银行数据库相联的接口程序,以获取部分客户资料;对大部分用玻璃分隔的VIP客户室,提供与装修配套的安装设备和安装方法;
■  VIP客户室门禁系统的VIP卡分为二类,一类是客户原来就持有的银行卡,还有一类是专门发行的VIP射频卡。
■  对于银行卡只提取VIP卡号的特征存于数据库,如需要增加或者删除VIP卡用户,只要在数据库中增加或者删除相应的VIP卡的特征码即可,这在使用上带来很多便利。射频VIP卡则要通过系统发卡、注册后,才能应用于本系统。
