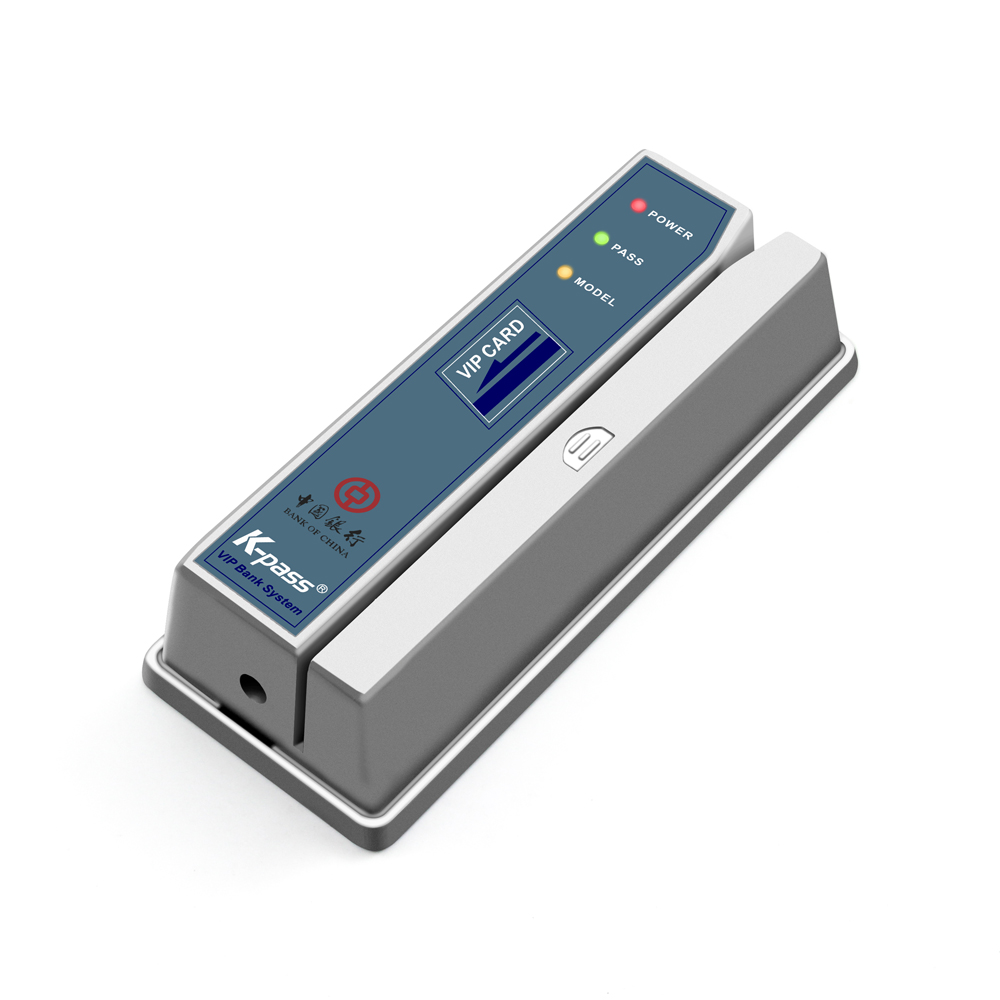

银行卡门禁读卡器

产品型号： MS400-B7

产品名称：银行卡/磁条卡专用门禁读卡器
输出方式： Wiegand 26 / 34
识别卡号：银行卡表面卡号指定长度
工作电压： DC 12V
磁卡标准： ISO7811-7815

产品介绍
规格参数
应用案例

银行磁卡读写器用于读写磁卡、存折的磁条信息，可广泛应用于金融、邮电、商业、交通、海关、会员卡消费和积分消费等领域。
磁卡读卡器是用于磁卡信息读取的设备。有磁卡读卡机/器，磁卡阅读机/器，磁卡刷卡机/器，磁卡刷卡槽，磁卡读磁机/器，磁卡查询机/器等叫法。
MS400系列读卡器是关于韦根26接口的二磁道磁卡阅读头，是专门供银行、证券和各商业领域使用的一种通用输入设备。

型号定义

MS400-B7 读银行卡表面卡号的后面 7位号码

MS400-A6 读银行卡表面卡号的前面 6位号码

MS400-A3-9 读银行卡表面卡号的前面 3-9 位号码

产品特点

● 磁头阅读符合ANSI/ISO标准；

● 专有的磁卡识别技术，适合各种银行卡和存折；

● 具有与计算机联机和脱机运行的特色；

● 锌合金金属外壳坚固耐用；

● 进口合金磁头，超耐磨、高灵敏度；支持高低速划卡；

● 防拆螺丝固定设计，特有防撬报警按钮；

● 采用独特抗干扰措施，适合各种环境安装使用。

状态指示

MS400系列有两个3MM指示灯，其作用如下：

指示灯1：绿色LED，加电灯长亮，若读磁卡正确，则闪烁一下；

指示灯2：红色LED，加电灯熄灭，若读磁卡错误，则闪烁一下。

信号定义

红色：＋12V

黑色：信号地

绿色： DATA0

黄色： DATA1

白色：读卡信号，低电平有效，通常是高电平，读卡时为低电平。

标准26位韦根通讯协议：

标准韦根输出是由26位二进制数组成，每一位的含义如下：

1 2 9 10 25 26

X X X X X X X X X X X X X X X X X X X X X X X X X X

第1位为： 2—13位的偶校验位

第2—25位：对应于ID电子卡ID码的低8位，

第26位为： 14-25位的奇校验位

这26位数据在读出器的韦根输出线D0，D1上输出。D0，D1在没有数据输出时都保持+5V高电平。若输出为0，则D0拉低一段时间，若输出为1，则D1拉低一段时间。

特别说明

由于磁卡第二道最长有效数字为37个字节，而韦根26只能输出24有效位，即只有3个字节，故50XXMS只取卡数据的最后7个字节，然后转换成BCD码输出。

标准26位韦根通讯协议。

标准韦根输出是由26位二进制数组成，每一位的含义如下：

1 2 9 10 25 26

X X X X X X X X X X X X X X X X X X X X X X X X X X

第1位为2～13位的偶校验位

第2～25位对应于ID电子卡ID码的低8位，

第26位为14～25位的奇校验位

工作电源	DC12V
通讯方式	RS232 RS485 WG26（磁条卡后7位） WG34（磁条卡后8位） WG50（磁条卡后12位）
通讯速率	9600 Bps
静态功耗	32mA
动态电流	52mA
磁卡标准	ISO7811-7815
磁头寿命	大于60万次
允许刷卡速度	10～120cm/s
最大电流	允许最大电锁输出电流 3A(12V)
工作环境温度	-42度～45度
工作环境湿度	10～90%RH
外形尺寸	140(L) × 57(W) × 33(H)mm
产品净重	400克
